Fullt flexibelt system
En elektrisk transportör från Conveyor 22 är en komplett produkt som levereras med kontrollbox, manual och fästelement för transportör och ränna. Vi tillhandahåller ett fullt flexibelt system som är anpassningsbart för alla typer av industriella applikationer, samt helt justerbar i X, Y och Z. Ett enda inköp, anslut och kör.

Kvalitet
Alla Conveyor 22:s transportörer är kvalitetsprodukter, designade och konstruerade för lång livslängd och underhållsfri drift. Vi lämnar ett års garanti och erbjuder teknisk support.

Vår teknik

Förflyttningsprincip
Transportrännan, monterad på transportören, flyttas med en långsam rörelse framåt och förflyttar materialet. Denna långsamma rörelse följs av en snabbt accelererande rörelse bakåt vilken inte förflyttar materialet. Den frekventa rörelsen gör att materialet transporteras mjukt och skonsamt framåt i rännan. Den unika mekaniska rörelsen är okänslig för olika vikter, därför har tunga och lätta detaljer alltid samma transporthastighet.

Motorn inne i transportören
Transportören drivs av en kullagrad sensorstyrd BLDC motor med högt vridmoment och lång livslängd. Sensorer ser till att endast den energi som krävs vid aktuell belastning används. I uppstartsfasen genereras 200 % mer kraft till transportören, detta möjliggör start med full belastning.

Inbyggt övervakningssystem

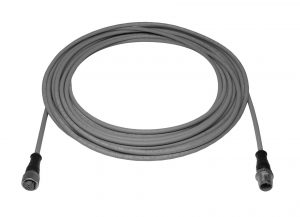

Driftstopp kan vara mycket kostsamma, därför har våra transportörer en inbyggd rörelsesensor. Om någon störning i transportörens funktion skulle uppstå skickas en signal direkt via M12-kontakten och hela tillverkningslinjen kan stängas ner om så önskas. Via M12-kontakten kan transportören även styras från PLC (Start/Stopp).

Kontrollboxen
Kontrollboxen kan monteras ett flertal meter från transportören. För värmeavledning är det viktigt att montering sker på en metallyta. Enheten drivs med 110-230 V, 50-60 Hz, 1-fas AC. En 24 VDC version finns också att tillgå. Kontrollboxen levererar en sensorstyrd ström till transportören och innehåller motor- och överbelastningsskydd samt driftstoppsvarning.

https://conveyor22.se/wp-content/uploads/2022/11/Bolted-On-Weight-1-scaled.jpg

Fördelar med att byta till en elektrisk linjärtransportör

Conveyor 22 använder den absolut senaste teknologin. Elmatarna är extremt rena utan någon form av utsläpp (t ex oljedimma) och ersätter därmed tryckluftstransportörer. Renheten gör vår elektriska skakmatare unik. Clean Line 121 (IP66) kan användas inom många branscher som tidigare varit hänvisade till band- eller vibrationstransportörer. Läkemedels- och livsmedelsindustrin kan nu enkelt ersätta andra transportsystem med ett mer prisvärt alternativ. Eltransportören är designad för att vara skonsam mot omgivningen. Arbetsmiljön förbättras och de transporterade detaljerna utsätts inte för påverkan av emission i luften. Conveyor 22:s transportörer uppfyller industrins kommande miljökrav tillfullo – en investering för framtiden.

Eltransportören är mycket tyst, endast 60 dB(A). Alla mekaniska delar är inbyggda och arbetar i ett slutet oljebad. Ljudmässigt förbättras arbetsmiljön markant då vår eltransportör hamnar i en klass för sig själv jämfört med luft- och vibrationstransportörer.

Conveyor 22 konstruerar unikt kompakta förstklassiga elektriska friktionsmatare. Black Line 181 är bara 38mm hög, 118mm bred och 271mm lång vilket gör den minst i världen. Den är lätt att applicera i anslutning till pressar och kan enkelt byggas in i verktyg och tillverkningsmaskiner.

Motorskydd och inbyggd rörelsesensor säkerställer en absolut funktion i en Conveyor 22 transportör. Driftstopp kan vara mycket kostsamma. Transportören sänder direkt ut en varningssignal via en M12 universalkontakt vid ev. funktionsstörning. Hela tillverkningslinjen kan då stängas av om så önskas. Inga yttre sensorer behövs. Den inbyggda kullagrade mekaniken tål mycket hög belastning och har lång livslängd. Kort sagt är en elektromekanisk transportör från Conveyor 22 mycket driftsäker vilket gör den till ett självklart val för Dig.

En eltransportör från Conveyor 22 är en komplett produkt som levereras med kontrollbox, manual och fästelement för transportör och ränna. Som tillbehör erbjuder vi ett genomtänkt utmatningssystem med balkar, fästen och glidelement samt rännor av speciellt framtagen strukturerad plåt. Rännor, som kan fås i flera olika material – även med non-stickbeläggning, kan anpassas i längd och bredd efter Ditt önskemål. Det justerbara balksystemet möjliggör montering av ett flertal rännor på samma matare. Vi erbjuder teknisk support.

Tack vare den elektriska driften och liten inre friktion förbrukar Conveyor 22:s elektriska transportör endast 5% av den energi som en tryckluftstransportör förbrukar. Den sensorstyrda motorn ser till att inte mer energi än vad som krävs vid aktuell belastning används.

Med den mekaniska steglösa hastighetsjusteringen kan Du enkelt ställa in Din matare för fokusering på styrka eller snabbhet beroende på vad som ska flyttas. Den sensorstyrda tekniken genererar 200% mer kraft i uppstarten vilket gör att rännan kan vara belastad.

Den unika rörelsen fördelar och sprider ut samtidigt som den transporterar materialet. Rörelsen, som är rakt linjär, är mer skonsam mot materialet än vibratorer och rännan kan till och med vara gjord av härdat glas. Den unika rörelsen förflyttar lätta partiklar i samma hastighet som tyngre material.

Conveyor 22:s transportör är konstruerad för kontinuerlig drift och lång underhållsfri livslängd. Endast en yttre del är rörlig – jämför med antalet rörliga delar i ett transportbandssystem! Inget transportband behöver bytas, inga yttre delar behöver smörjning och transportrännan av metall är lätt att rengöra. Underhållskostnaderna är eliminerade.

Alla Conveyor 22:s eltransportör levereras i utförandet 110-230 V, 50-60 Hz, 1-fas AC som enkelt ansluts till elnätet. Modell 121, 141 och 181 finns också i versionen 24 VDC.

Med de fyra fästbultarna skruvas transportören snabbt och enkelt på plats i verktyget eller på produktionsutrustningen. Transportrännan monteras smidigt på mataren med medföljande fästelement. El ansluts – klart!

Alla transportörer kan enkelt kopplas till de flesta PLC eller tillverkningsmaskiner. Transporttid, start och stopp, kan programmeras. Den unika rörelsen sprider ut det transporterade materialet och förenklar för plockrobotar, då detaljerna snabbt separeras. Transportrännan kan tillverkas av transparent material (härdat glas/lexan) för genomlysning och visionsystem kan nu se detaljerna underifrån.

Kompakt

Transportörernas storlek gör dem världsunika. De är lätta att applicera i anslutning till pressar och att
bygga in i verktyg och tillverkningsmaskiner.

Justerbar hastighet

Med den mekaniska steglösa hastighetsjusteringen kan Du enkelt ställa in Din matare för fokusering
på styrka eller snabbhet beroende på vad som ska flyttas. Den sensorstyrda tekniken genererar 200%
mer kraft i uppstarten, vilket gör att rännan kan fullt vara belastad vid uppstart.

Bekväm installation

Vår transportör monteras enkelt med de fyra fästbultar. De kan styras digitalt från en PLC och
dubbelriktat kommunicera med pressen/tillverkningsmaskin. De linjära transportörerna finns i två
versioner 110-230 VAC, 50-60 Hz, 1-fas AC eller 24 VDC.

Unik rörelse

Vår unika linjära rörelse fördelar och sprider delarna under transport vilket minskar uppkomsten av statisk
elektricitet. Den är jämnare och mer skonsam mot materialet än traditionella vibrationstransportörers
rörelse. Vi kan transportera olika föremål med samma hastighet oavsett deras vikt och
volym utan behov av frekvensjusteringar.

Underhållsfri

Vår transportör är konstruerad för kontinuerlig drift och lång underhållsfri livslängd.
Endast en yttre del är rörlig, jämför med antalet rörliga delar i ett transportbandssystem!
Inget transportband behöver bytas, inga yttre delar behöver smörjning och transportrännan av
metall är lätt att rengöra. Underhållskostnaderna reduceras avsevärt.

Energibesparande

Tack vare den elektriska driften och låg inre friktion förbrukar vår elektriska transportör
endast 5% av den energi som en tryckluftstransportör förbrukar. Den avancerade sensorstyrda motorn
ser till att inte mer energi än vad som krävs vid aktuell belastning förbrukas.
